Elektrisk och hydraulisk portalpress för plåtriktning – PMM‑HY

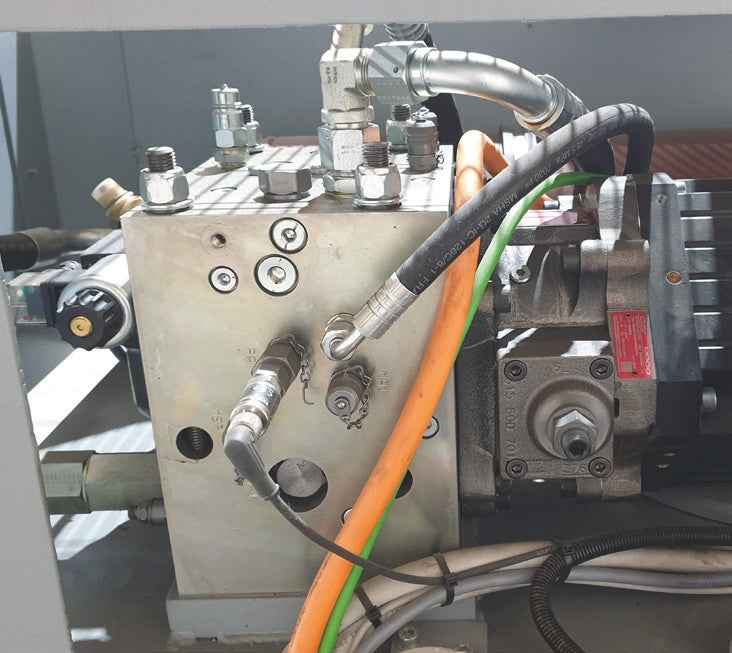

Elektro‑hydrostatisk enhet

Innovation i PMM‑HY‑modellen: drivsystemet till huvudcylindern använder en Electro‑Hydrostatic Motor‑Pump Unit (EPU). Detta innovativa system ger följande fördelar:

– Hög rörelseprecision med stor dynamik och flexibilitet i konfigurationerna för maximal anpassning till arbetet som ska utföras.
– Hög energieffektivitet eftersom systemet endast aktiveras när operatören aktiverar det.
– Eliminering av komplexa hydraulaggregat och rördragning, vilket minskar maskinens utrymmesbehov.
– Kompakt design med särskilt gränssnitt som möjliggör direktanslutning till cylindrarna och reducerar ytterligare installationsutrymme.
– Minskad miljö‑ och ljudpåverkan.

Pressens struktur

Mycket styv elektrosvetsad stålkonstruktion bestående av pelare och plattform.
Pelaren är en sammanhängande elektrosvetsad enhet som löper på plattformens styrningar, och huvudcylindern är placerad i den övre ramen, som förflyttas åt höger och vänster med hjälp av stålhjul.
Strukturen är beräknad för maximal styvhet och minimal böjning vid full belastning, för att säkerställa perfekt funktion vid alla operationer.

Hydraulsystem

Hydraulaggregatet är placerat i mastens övre del och använder tvåstegspumpar och elmotor, vilket ger bästa kompromiss mellan storlek, prestanda och ljudnivå.
Ackumulatorn gör det möjligt att minska mängden olja i pressen.
Cylinderns nedmatningshastigheter är tre och kan programmeras och styras efter behov.
Brushless‑motor och servoventilgrupp ger minskad energiförbrukning och använder endast oljan inuti cylindern.

Elsystem

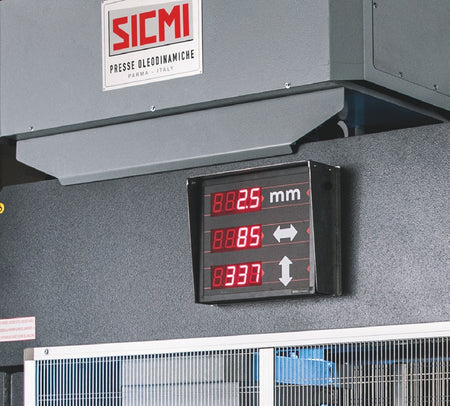

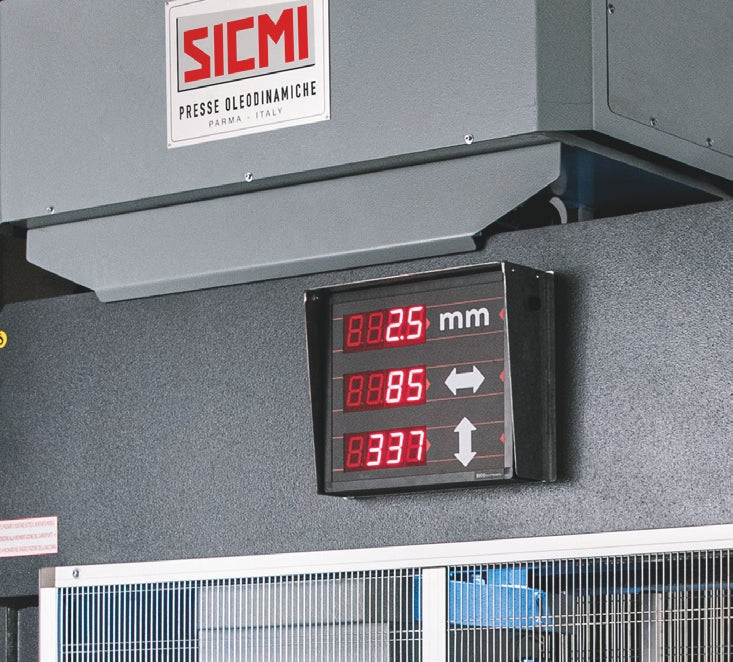

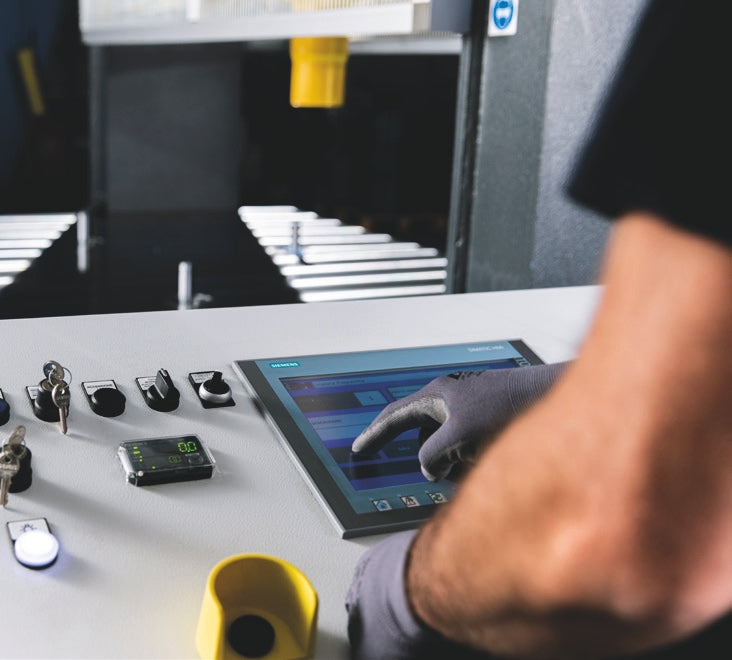

Pressen är utrustad med ett manöverstativ med pekskärm och knappar som gör det möjligt att ställa in arbetsparametrar och kontinuerligt övervaka positioner.
Full kontroll över pressens funktioner och arbetscykler i säker drift.

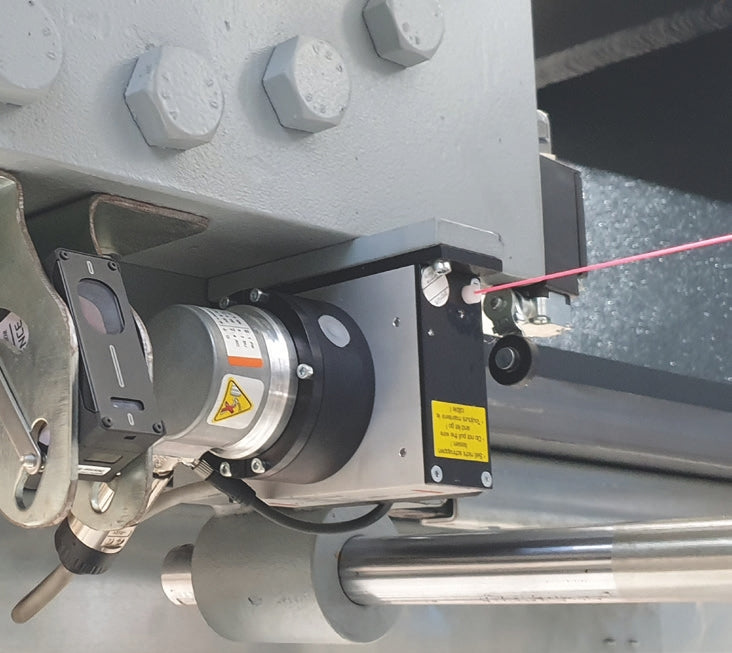

Data från lasermätningarna visas på skärmen så att operatören kan arbeta manuellt eller automatiskt vid behov.
Pressen är utrustad med fjärrkontroll för arbete med full rörelsefrihet.

Hydraulcylinder och elektriska hjälpcylindrar

Specialutvecklade för pressens specifika användningsområden.
I hydraulcylindern används högkvalitativa tätningar och särskilt bearbetade interna ytor och kolvstång för optimal täthet och låg friktion.

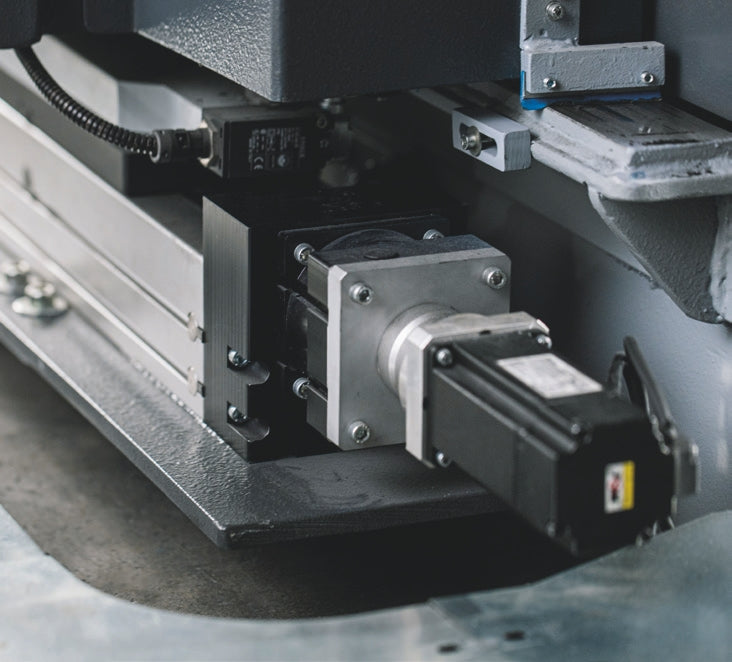

De elektriska hjälpcylindrarna möjliggör mycket exakt rörelsestyrning.

Industry 4.0‑förberedelse

Förberedelsen inkluderar:

– Kommunikationskort för anslutning till företagsnätverket (information kan läsas och skrivas till två datablock i PLC:n).
– Signaler som utbyts: larm, positioner, tryck, aktiva programinställningar och producerade stycken. För PLC:n: programval och återställning av statistik.
– Kartläggningsblock och dataformat definieras specifikt i konstruktionsfasen.
– Fjärrsupport: omkopplare för att aktivera eller inaktivera en skyddad VPN‑linje, som gör det möjligt att ansluta till PLC:n på distans vid behov.
